Wstęp – co to jest system wielopunktowy?

Odzysk ciepła w systemach wentylacyjnych jest kluczowym elementem poprawy efektywności energetycznej i ograniczenia strat cieplnych. Wśród różnych technologii odzysku ciepła, systemy glikolowe wyróżniają się możliwością zastosowania w instalacjach, gdzie wymagane jest pełne rozdzielenie strumieni powietrza. Standardowe rozwiązania składają się z dwóch wymienników – nawiewnego i wywiewnego – jednak w bardziej złożonych instalacjach można spotkać układy, gdzie jeden wymiennik nawiewny współpracuje z wieloma wywiewnymi lub odwrotnie. Taki układ to układ wielopunktowy, gdyż umożliwia odzysk ciepła z wielu punktów wywiewu powietrza jednocześnie, lub też rozdzielenie odzyskanego ciepła na wiele punktów nawiewu jednocześnie.

Takie konfiguracje znajdują zastosowanie szczególnie w budynkach przemysłowych i spożywczych, gdzie różne strefy higieniczne wymagają indywidualnego podejścia do zarządzania energią cieplną.

Zasada działania układów wielopunktowych

Systemy glikolowego odzysku ciepła działają na zasadzie wymiany energii cieplnej między powietrzem nawiewanym a wywiewanym poprzez pośredni czynnik – mieszaninę glikolu i wody. W układach wielopunktowych możemy wyróżnić dwa podstawowe schematy podłączenia wymienników:

  • Układ równoległy – glikol wychodzący z centrali nawiewnej rozdziela się proporcjonalnie na wszystkie punkty wywiewne, zapewniając dostarczenie medium o tej samej temperaturze do każdego z wymienników.
  • Układ szeregowy – glikol przechodzi przez kolejne wymienniki wyciągowe, stopniowo tracąc temperaturę, co pozwala na zmniejszenie ilości rurociągów a tym samym koszty instalacji.

Najczęściej stosowanym rozwiązaniem jest układ szeregowy, gdyż charakteryzuje się znacznie wyższą sprawnością, jednak układy równoległe mogą być korzystniejsze w przypadkach dużych różnic temperatur na poszczególnych wywiewach.

Zalety i wyzwania układów wielopunktowych

Systemy z wieloma wymiennikami oferują szereg korzyści, ale wymagają także szczególnej uwagi podczas projektowania i eksploatacji.

Zalety:

  • Efektywne zarządzanie energią w budynkach o wielu strefach higienicznych.
  • Możliwość elastycznego dopasowania odzysku ciepła do różnych warunków pracy.
  • Redukcja kosztów wykonania systemu wentylacji powietrza.

Wyzwania:

  • Konieczność precyzyjnego bilansowania przepływów medium w układach wielopunktowych.
  • Straty ciepła w długich rurociągach wymagają dodatkowej izolacji.
  • Potrzeba zastosowania zaworów regulacyjnych i systemów sterowania dla dynamicznej kontroli temperatury.

Zasada działania

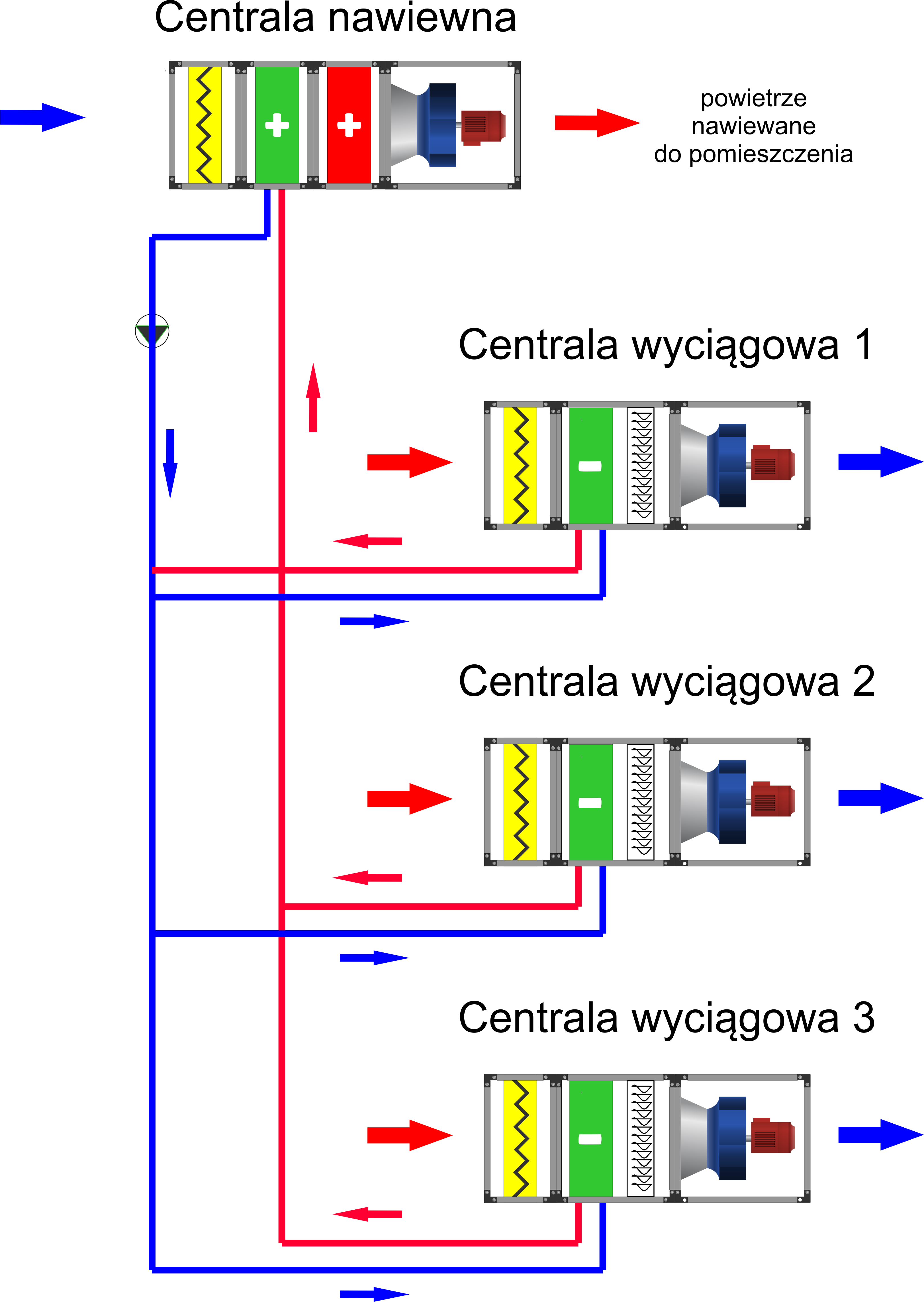

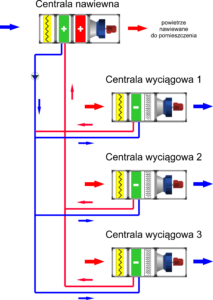

Sposób podłączenia wymienników w układzie szeregowym prezentuje poniższy rysunek.

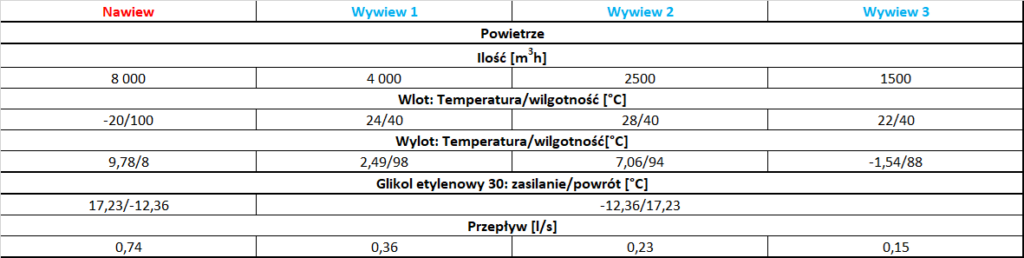

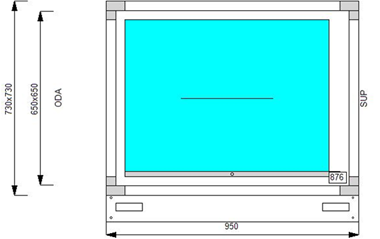

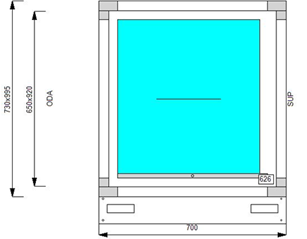

Przykład – dane techniczne układu 1+3

Podsumowanie

Systemy glikolowego odzysku ciepła w konfiguracji wielopunktowej pozwalają na bardziej efektywne wykorzystanie energii, ale wymagają precyzyjnego projektowania i zaawansowanego sterowania. Odpowiednie bilansowanie przepływów, regulacja hydrauliczna i dobra izolacja to kluczowe aspekty zapewniające wysoką efektywność i niezawodność pracy systemu.

Czy masz już doświadczenie z takim rozwiązaniem? Jeśli masz pytania dotyczące doboru odpowiedniego systemu, zapraszamy do kontaktu!
